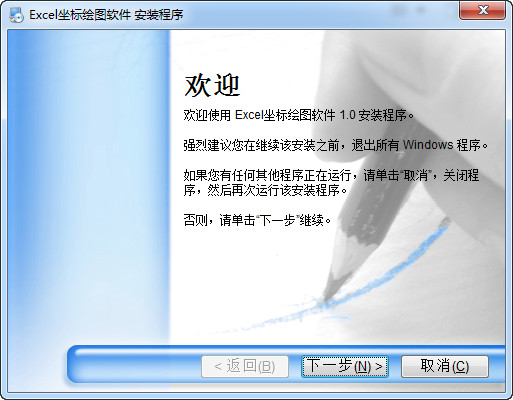

Excel坐标绘图软件v1.0

Excel坐标绘图软件是一款用于Excel中制作坐标图的软件，可以绘制纵断面图，绘制横断面图，还能进行工程量计算，有需要的赶快下载吧！

相似软件

版本说明

软件地址

ABBYY FineReader

绿色纯净版

查询

pdfFactory Standard

绿色纯净版

查询

iMindMap

绿色纯净版

查询

MindManager

绿色纯净版

查询

CorelDRAW 2017矢量绘图软件

绿色纯净版

查询

功能介绍

1、绘制纵断面图

可以依据工程需要绘制纵断面剖面图。

2、绘制横断面图

可一次绘制多个横断面图，整个工程的横断面图可一次全部成图。

3、工程量计算

依据绘制出的断面图统计计算断面图中各层的工程量。

绘制纵断面图

1、打开纵断面图表

2、按表中地方在B列第一行输入出图纵向比率，在D列第一行输入出图横向比率。

3、从第3行开始输入绘图参数，其中第一列输入点编号，第二列输入地方说明，如无需说明的地方不需输入。第三列输入测量桩号（里程），以米为单位。第四列及将来各列分别输入对应桩号各断面线高程，每条断面线各点高程输入在同一列中。

4、第四列及将来各列的第2行输入各断面线的名字，比如：设计顶高程实测顶高程等。

5、点击画纵断面图按钮，系统即开始启动CAD绘制纵断面图。

绘制横断面图

1、打开横断面表

2、按表中地方在B列第一行输入出图纵向比率，在D列第一行输入出图横向比率。

3、从第3行开始输入绘图参数，其中第一列输入图名，第三列输入绘图参数坐标名字横或纵注意：先输横坐标，后输纵坐标。第二列在横坐标对应行输入层位名字（如：土方开挖），在纵坐标对应行点击选择层位的岩性名字（如：灰岩、粘土等），系统依据选定岩性名字在绘图时进行填充。第四列及将来分别输入断面线横纵坐标，每条断面线各点横坐标输入在同一行中，纵坐标输入在下一行中。一条断面线坐标输完后另取一行，同样输入坐标参数。注意：输入参数时从断面左侧开始依次输入，其中横坐标在中心线左侧为负，右侧为正。

4、同一断面的各条断面线参数输入完后，在下一行的第二列输入文字桩号，第三列输入里程数据，如：1+200.5。第四列输入桩位高程。

5、同样另取一行输入下一断面图参数。

6、点击画横断面图按钮，系统即开始启动CAD绘制横断面图。

7、横断面图绘制完成后可在工程量表中查询各层面断面面积及工程量大全。

8、可以在横断面表中输入若干断面的参数，断面个数不限，系统一次绘制所有断面图图纸，一个断面为一张图纸。

打印

生成的图纸可在CAD中打开后进行修改、打印。
