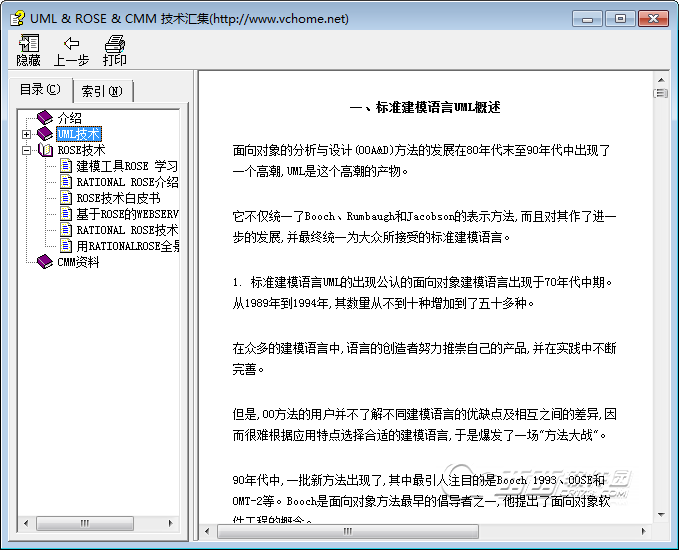

UML ROSE 建模工具技术汇集

Rational ROSE包含了一体化建模语言（UML），OOSE及OMT。其中一体化建模语言（UML）由Rational 公司三位世界级面向对象技术专家Grady Booch,Ivar Jacobson和Jim Rumbaugh通过对早期面向对象研究的设计办法的进一步扩展而得来的，为可视化建模软件奠定了坚实的理论基础。

ROSE建模工具

概念：是一种剖析和设计面向对象的建模工具。

用途：借助ROSE这个工具，大家可以打造用UML的软件系统的模型，面目可以自动生成和维护C++、JAVA、VB、PB、ORACLE等语言和系统的代码。

核心：七大框图

1. Use-Case Diagrams（用例框图）

2. sequence diagram （顺序框图）

3. Collaboration diagram （协作框图）

4. Class diagram （类框图）

5. State Transition diagram （状况框图）

6. Component diagram （组件框图）

7. Deployment diagram （扩展框图）

下面结合软件工程常识、借助ROSE建模工具，本人在开发电力部们的110KV标准设计图文管理软件中所用到的ROSE模型及对ROSE在开发实践中的分析

1、 需要剖析阶段

任务：打造用户需要和功能模块，确定系统中的角色和用案例。借助ROSE，生成角色，用案例和生成用例图所用到的框图：

1.Use-Case Diagrams：显示用案例（表示系统功能）与角色（人或系统）间的交互。如下图：

Use Case（用例）：在不展示一个系统或系统内部结构的状况下，对系统或系统的连贯的功能单元的概念和描述。

角色：用软件的人或外部系统本身。

2. sequence diagram

按时间先后顺序，从上到下剖析用案例，确定案例的处置步骤。如下图：

3 Collaboration diagram ：

确定对象之间的关系的处置过程的剖析步骤。如下图：

2、 概要设计阶段

任务：通过剖析Use-Case Diagrams ，得到所用到的类，剖析这类类的属性、操作和它们之间的关系。

所用到的框图：

1.Class Diagrams.

显示系统中类与类之间的交互。

2.包：具备一些共性的类组合在一块的图。

3、 详细设计阶段

任务：细化和个性Use-Case的描述 ，如类的操作和对象之间的消息相对应，填充参数及复杂的类的设计。

所用到的框图：

1.Class Diagrams

2.State Diagrams:显示一个对象从生成到删除的生命周期。

4、 编码和测试阶段

任务：进行软件的开发和测试，生成组件框图。

组件：表示代码的物理模块。

组件框图：表示系统中的组件及相互依靠性。

Delpoyment Diagrams:显示互联网中的物理布局和各种组件的地方。

双向工程

1.生成代码：依据选择开发应用程序的语言生成对应的程序的代码。

步骤：检查模型-生成组件-将类映射组件-设置代码生成属性-选择类、组件和包-生成代码

2.逆向转出工程：依据选择开发应用程序的语言生成对应的程序的代码。

步骤：检查模型-生成组件-将类映射组件-设置代码生成属性-选择类、组件和包-生成代码
