box2d 形状生成工具(PhysicsEditor)

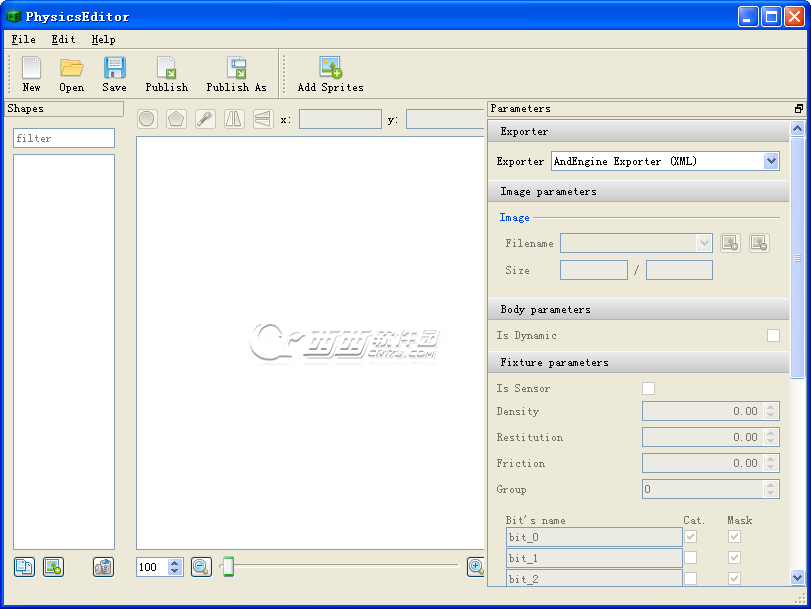

PhysicsEditor 是一款非常不错的box2d 形状生成工具，通过图形界面，点点鼠标，生成形状的plist文件，然后用他的api生成fixtures加到需要的body中去。配合多款2维物理引擎的编辑器，box2d等， 生成地形及自概念刚体等。

特征：

简单易用的图形用户界面

自动跟踪的形状

在你的项目管理所有你需要你的精灵

非中文破解版，不注册可以用，但对多边形边数有限制。

windows+VS用PhysicsEditor 课程：

1. 下载安装之后，在类似目录：

D:\Program Files\PhysicsEditor\Examples\Cocosplay2d-X\Demo

下有用例子。不过那是个xcode project，假如像我一样用windows+visual studio，那样你需要新建一个项目，把类似目录：

D:\Program Files\PhysicsEditor\Examples\Cocosplay2d-X\Demo\Demo\Classes

下的 HelloWorldScene.cpp + HelloWorldScene.h 两个文件拷出来，替换新建的cocosplay2d-x 项目【注：不适用于cocosplay2dx 2.0 以下的版本】

2. 在路径：

D:\Program Files\PhysicsEditor\Examples\Cocosplay2d-X\Demo\Demo\generic-box2d-plist 下面，有另外两个需要的文件：

GB2ShapeCache-x.cpp +GB2ShapeCache-x.h，把他们拷贝到新建的工程的Classes目录下。 假如期望只保留这一份.h 和 .cpp 文件，那样把 对应路径加到项目的附加包括目录，并且把 cpp 文件的引用加到工程即可。

生成运行程序，点击屏幕，不断地在屏幕地区里增加水果。像如此：

==========================================================================================

那样，代码里如何用这个 plist 文件呢？

1. 架构函数HelloWorld 里面：

[cpp]view plaincopy

//loadphysicsshapes

GB2ShapeCache::sharedGB2ShapeCache-addShapesWithFile;

（仿佛大伙都非常喜欢单例模式。。。）

2. 成员函数void HelloWorld::addNewSpriteWithCoords 里面：

[cpp]view plaincopy

voidHelloWorld::addNewSpriteWithCoords

{

stringname=names[rand%7];

CCSprite*sprite=CCSprite::spriteWithFile.c_str);

sprite-setPosition;

addChild;

b2BodyDefbodyDef;

bodyDef.type=b2_dynamicBody;

bodyDef.position.Set;

bodyDef.userData=sprite;

b2Body*body=world-CreateBody;

//addthefixturedefinitionstothebody

GB2ShapeCache*sc=GB2ShapeCache::sharedGB2ShapeCache;

sc-addFixturesToBody);

sprite-setAnchorPoint));

}

先创建精灵，然后用 b2BodyDef 创建一个 body，这个时候body其实还没形状。先前的时候大家给body赋予一个fixture是如此：

[cpp]view plaincopy

b2FixtureDefcarShapeDef;

carShapeDef.shape=carShape;

carShapeDef.density=10.f;

carShapeDef.restitution=0.9f;

//carShapeDef.isSensor=true;

_carBody-CreateFixture;

先创建一个 b2FixtureDef, 给他的shape域一个形状，然后 xxBody-CreateFixture...

而这次，大家却用了 GB2ShapeCache：

[cpp]view plaincopy

GB2ShapeCache*sc=GB2ShapeCache::sharedGB2ShapeCache;

sc-addFixturesToBody);

注意到示例代码里面还有个 setAnchorPoint 的行为，事实上，box2d 里面是没 anchorPoint 的定义的，这个 sc-anchorPointForShape) 是 PhysicsEditor 附加的一个标记，由于假如自己用physicsEditor，默认状况下，生成的坐标值是以图片左下角作为（0,0）计算的，像如此：

这就等于 anchorPoint跑到了 （0,0），假如sprite没相应的重设anchorPoint的话，就会产生碰撞测试跟看到的画面不同的状况，或者debugDraw也可以直接看到 shape 跟 sprite没重合：

当然，也可以在physicsEditor 里面就把 “anchorPoint” 拖到中央，如此就不必一直记得设定 sprite的anchorPoint 了。。。
