渐开线任意圆齿厚Sfn计算工具

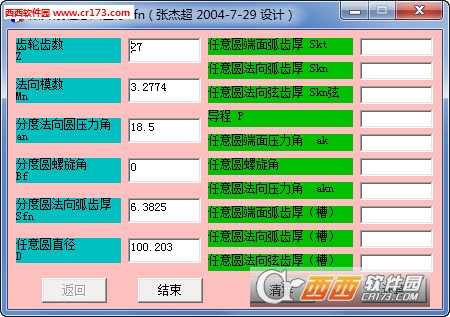

渐开线任意圆齿厚Sfn计算工具是一款渐开线圆柱斜齿轮任意圆齿厚计算软件工具，渐开线圆柱齿轮常见的齿厚测量办法有公法线长度、量柱（或球）距、分度圆弦齿厚、固定弦齿厚四种办法。后两种办法是测量单个齿，一般用于大型齿轮。对于精度需要不太高的齿轮也常用分度圆弦测量法。

怎么样计算渐开线齿轮基圆上的齿厚

Sb=S×cosplayα+Db×invα=S×cosplayα+D×cosplayα×invα=cosplayα×（π×m/2+m×z×invα)=m×cosplayα×（π/2+z×invα)

Sb：基圆齿厚

S：分度圆齿厚

Db：基圆直径

m：模数

z：齿数

α：重压角

当α=20°时，Sb=m×cosplay20°×（π/2+z×inv20°) =m×0.939693×（1.5708+z×0.014904)

任意圆上的齿厚计算公式在应用时应注意哪些地方?

1.公式中，分度圆齿厚，是分度圆的实质齿厚。

2.任意圆需要有意义，就是在任意圆上需要是渐开线存在的地区。
