管道单线图绘制软件GDCad绿色免费版

管道单线图绘制软件是一款很经典的绘图工具，支持管道单线图绘制和图像管理，用于排水工程等行业用，绿色资源网诚意推荐！

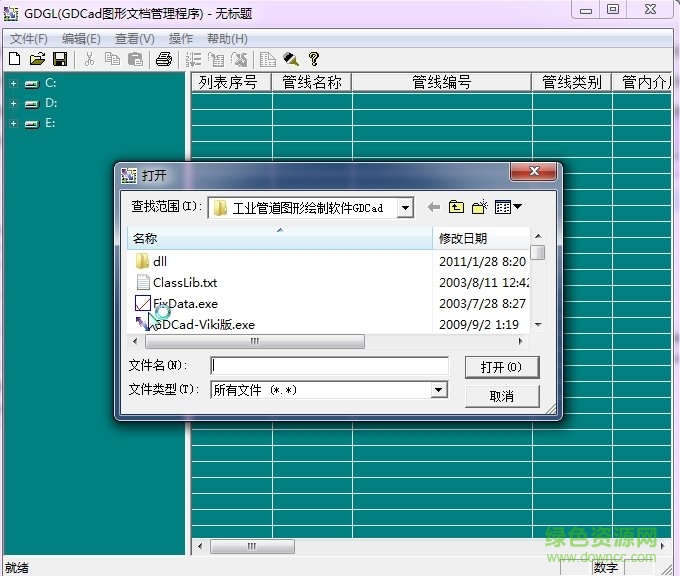

工业管道单线图绘图软件GDCad用课程

当程序打开一张新图纸时，将自动弹出一个初始设置对话框，在此对话框中，除去程序版权的声明以外，还有三个参数的设置：即两个X、Y坐标轴与水平向右矢量线的两个夹角，和图形初始管段起点处的标高（初始标高）。通常来讲：两个坐标轴与水平线的夹角可用程序默认的设置，均为30°。

初始标高则依据实质将要绘制的管道的具体状况而定。程序默认值为0。此初始标高值，将在未来的管道绘制中，作为程序自动计算标高值的依据。

辅助线是指程序在用户绘制正向管段时辅助显示其方向、长度的方向辅助线和长度辅助线。

方向辅助线：程序依据初始对话框中所设置的坐标轴方向，和目前用户光标所在的地方，自动辨别用户所画管段方向的一根方向皮筋线。该皮筋线将决定所画管段的方向。

长度辅助线：程序依据目前用户光标所在的地方，与起点的连线所画的长度皮筋线。该皮筋线将决定所画管段的长度（象素长度）。

在程序运行界面的上部任务条中，点取相应的页面设置任务按钮，即可出现页面设置对话框，选取一种并确定即可。

图幅大小的调整，只不过为了适应管道图形的大小，无论是A3或A4纸，在打印图纸时，都应将打印机设置中的纸张设为横放。

在程序运行界面的上部任务条中，点取相应的颜色设置任务按钮，即可出现颜色设置对话框，在此对话框中，可对所有图形对象的绘制颜色进行设置。

当一根管道在输入完成后，需要对其标注文字进行修改，可先在任务条中点取属性修改按钮，借助此时程序自动打开的捕捉功能，捕捉要修改的管段对象，点取后同样会弹出该管段的属性表来，其余的操作同上。

捕捉是程序为了保证在做图时，新对象的起点与所连接对象的终点相连，或是在编辑时，显示目前的光标地方将对什么图形对象有效，而自备的一种自动搜寻功能。程序以不一样的捕捉标志来显示不一样的捕捉方法。

管道单线图软件特点

自概念图纸模板功能，可以参考需要自概念图纸模板，包含纸张、元件线型颜色字体等；

图元具备多态特质：一个图元具备平面、轴测的显示方法；

按项目进行图纸的管理：集图纸绘制与图纸管理于一体；

焊口自动编码，编码规则自概念，焊口状况自概念颜色显示；

图集中的管道与焊接统计信息导出多种格式文件；

多图纸同时编辑，便捷快捷跨图纸复制等；

扩展自概念图元：可以参考行业需要自概念图元；

多图层支持，可以将不一样的绘图对象放置在不一样的图层；

便捷快捷的竣工管道图电子化移交，达成建设与运维的无缝过渡；

图元可以旋转、反转、放大、缩小等等；

超越1000张图纸放在一个不到10M的文件中；

图纸导出为多种图片格式、PDF格式文件；

无需CAD与其他绘图平台，自带绘图引擎。
