通信基站塔架设计剖析Tower Numerics tnxTowe

Tower Numerics tnxTowe是一款为通信行业提供的基站塔架设计剖析软件，设计师们可以通过一系列易于用的电子表格来指定塔架的几何形状和载荷。 单位可以是美国习惯或国际制。 除此之外，可以指定每个单位的种类（磅或千磅）和精度（要显示的有效位数）。

主要功能：

强大的剖析与设计

tnxTower的迅速模型创建工具，3|D框架模型与自动的风力和冰荷载生成功能只不过使该行业准则软件成为所有种类的通讯塔的最佳选择的部分功能。

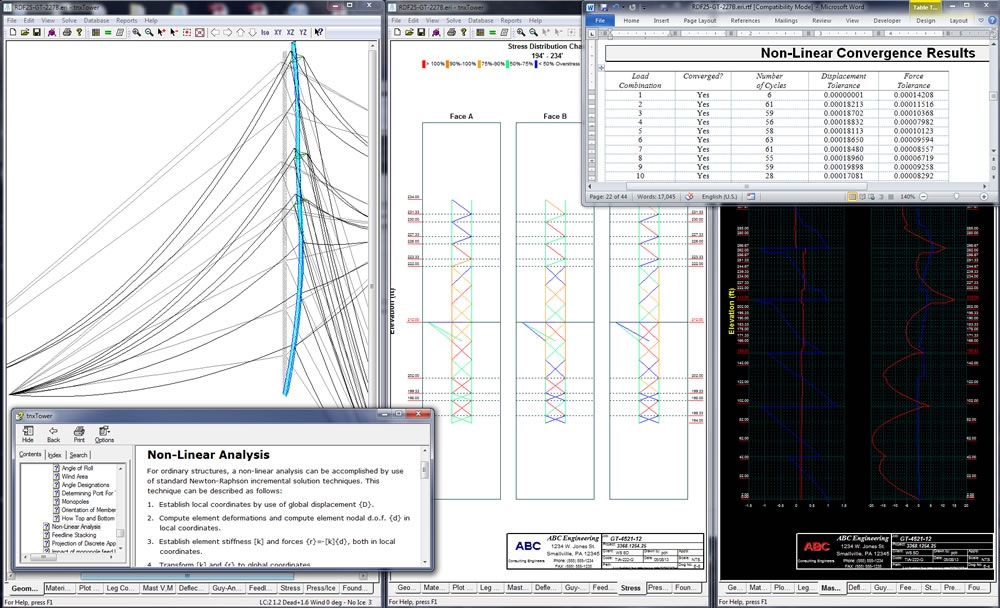

先进的图形演示

图形化显示塔架的几何形状，附属物，内力，应力和位移。

广泛的图形图包含物料起飞，剪切力矩，腿部压缩，位移，扭曲，进给线，拉杆锚固和应力图。 tnxTower包括独特的功能，比如真实缆索行为，生猪杆收紧，地基刚度等等。

功能介绍：

1、支持的基本塔种类

三面或四面拉筋塔

三或四个侧面的自支撑塔

地面安装单极子（圆形阶梯形，圆形锥形，18面，16面，12面和8面）

三面或四面拉丝单极子

2、支持的上天线种类

三面或四面格子杆

管状极（圆形阶梯形，圆形锥形，18面，16面，12面和8面）

烛台上衣

3、剖析与设计

自动生成3D框架|桁架，桁架或梁柱塔模型的节点和元素

线性和非线性（P增量，电缆行为）有限元剖析（FEA）

三种模式可用：仅剖析，剖析和成员检查，或剖析和最低重量优化设计

自动确定塔上的重压系数，风压，冰荷载和合力

优化的馈线有效投影面积计算，以最小化所需的风荷载

4、自动计算馈线屏蔽

计算因为进给管偏移导致的重压中心

自动计算实心圆形和单角构件的K因子

可选的内部进料管线支撑塔

检查或设计塔式构件中的螺栓

导出到RISA|3D以进行其他剖析和设计选择

5、数据输入

功能强大，易于用的电子表格，可迅速生成模型并进行输入验证

自适应的三层结构概念：基础塔架，上部天线结构和顶部天线杆

拉力电缆的生成具备不一样的半径和拉力锚高程

馈线，离散负载（来自天线，安装架和其他配件的负载），碟形天线与用户概念的负载规格（在塔上的任何地方）

全方位的数据库，包括结构形状，装配体，馈电线，碟形天线，天线，底座和其他附件

强大的数据库管理器，允许跨互联网进行完全自概念和同步

单位的灵活选择：美国习惯（十进制或建筑符号）或SI Metric，具备用户控制的显示精度

6、图形用户界面

带选项卡的动态更新显示页面可为结构组件和配件提供即时输入验证

具备缩放，平移和旋转模型功能的塔式几何页面

可以在未加载和变形的状况下查询结构

可以显示单个成员属性，比如形状和元素编号

材料列表页面显示了构件的尺寸，重量与塔架截面的图形显示与反应和用户概念的组件表。用户注解也可以添加到此视图

平面图页面显示了塔架的边界和15间隙所需的面积

腿部压缩图还显示了塔架的腿部压缩和拉伸能力

桅杆剪切和弯矩图

详细的塔架挠度，倾斜和扭曲图

盖伊锚定图显示了盖伊力量和盖伊锚定反应（仅适用于盖塔）

馈线图。在塔的每一个面上显示馈线

应力图。以图形方法显示塔的每一个面上的构件的应力状况

风压和冰厚图

底板和地脚螺栓视图（仅单极）

7、结果输出

广泛的，可自概念的输出报告，可以直接在Microsoft Word或Microsoft Word Viewer中查询

有限元剖析结果可进行详细的解决方法诊断

DXF导出模型几何
