Modscan32 调试助手

Modscan32汉化版附最新Modsim，一款很好的Modbus调试助手。这个是免安装的，解压后直接用。

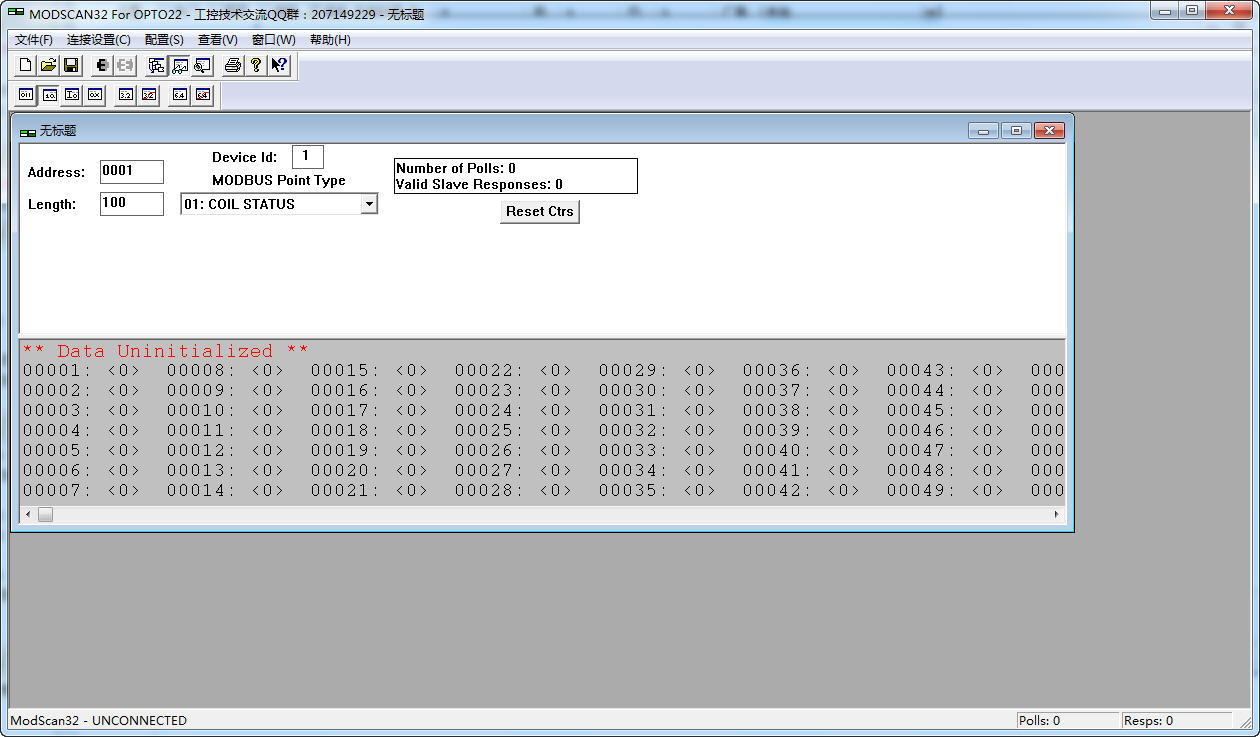

ModScan添加自概念窗口后，通过鼠标框选后，会自动提示你选择添加组件，可以查询趋势等功能。
Modsim是虚拟Modbus从设施的，可以配合ModScan或其它设施进行调试。

Modbus的特征

Modbus具备以下几个特征：

（1）标准、开放，用户可以免费、放心地用Modbus协议，无需交纳许可证费，也不会侵犯常识产权。现在，支持Modbus的厂商超越400家，支持Modbus的商品超越600种。

（2）Modbus可以支持多种电气接口，如RS-232、RS-485等，还可以在各种介质上传送，如双绞线、光纤、无线等。

（3）Modbus的帧格式简单、紧凑，通俗易懂。用户用容易，厂家开发简单。

协议版本：

Modbus协议现在存在用于串口、以太网与其他支持网络协议的互联网的版本。

大部分Modbus设施通信通过串口EIA-485物理层进行[1]。

对于串行连接，存在两个变种，它们在数值数据表示不同和协议细节上略有不同。Modbus RTU是一种紧凑的，使用二进制表示数据的方法，Modbus ASCII是一种人类可读的，冗长的表示方法。这两个变种都用串行通讯（serial communication）方法。RTU格式后续的命令／数据带有循环冗余校验的校验和，而ASCII格式使用纵向冗余校验的校验和。被配置为RTU变种的节点不会和设置为ASCII变种的节点通信，反之亦然。

对于通过TCP/IP（比如以太网）的连接，存在多个Modbus/TCP变种，这种方法无需校验和的计算。

对于所有些这三种通信协议在数据模型和功能调用上都是相同的，只有封装方法是不一样的。

Modbus 有一个扩展版本 Modbus Plus，不过此协定是Modicon专有些，和 Modbus不同。它需要一个专门的协处置器来处置类似HDLC的高速令牌旋转。它用1Mbit/s的双绞线，并且每一个节点都有转换隔离装置，是一种使用转换／边缘触发而不是电压／水平触发的装置。连接Modbus Plus到计算机需要特别的接口，一般是支持ISA（SA85）,PCI或者PCMCIA总线的板卡。
